Przemysłowe systemy ultrafiltracji

Przemysłowe systemy ultrafiltracji

Naturalna woda ze źródeł powierzchniowych lub głębinowych wymaga oczyszczenia w różnym stopniu. Wymagania dotyczące wody pitnej i kotłowej są zasadniczo różne. Aby oczyścić wodę z makrocząsteczek zanieczyszczeń, zawiesiny, zmętnienia, ale pozostawić mikroelementy w stałym stężeniu, pomoże ultrafiltracja o odpowiedniej mocy.

Zamontujemy jednostkę podczyszczającą, skonsultujemy jej miejsce w schemacie uzdatniania wody. Kolejne etapy dogłębnego czyszczenia będą działać przy mniejszym obciążeniu.

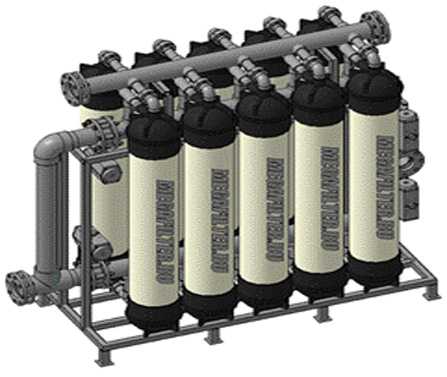

Czym jest instalacja ultrafiltracyjna

Przede wszystkim strumień wody przechodzi przez filtr zgrubny, w którym zatrzymywane są zanieczyszczenia. Oczyszczanie wody przez ultrafiltrację następuje poprzez wymuszenie rozproszonego przepływu przez filtry membranowe. Stosowane są dwa rodzaje ustawień. W wodzie pod ciśnieniem do 5 bar doprowadzana jest do obudowy za pomocą membrany, w zatapialnej - włókna membrany znajdują się w zbiorniku, a wodę pobiera pompa próżniowa. Sprawność i efektywność energetyczna instalacji ciśnieniowych jest wyższa.

Skład instalacji ultrafiltracyjnej:

• Bloki modułów membranowych z taśmy PCV.
• Zbiorniki do mycia chemicznego i wodno-powietrznego.
• Zawory odcinające i sterujące.
• Pompy cyrkulacyjne, pompy dozujące i inny sprzęt specjalny.
• Dostawa systemów automatyki AKPiA.
• Rama montażowa ze stali nierdzewnej.

System ultrafiltracji jest zrównoważony pod względem wydajności filtratu przez membrany 0,01 µm. Przeznaczone są do natężeń przepływu 400-5500 l/h dla wkładów z pustymi włóknami i 400-2000 l/h dla wkładów rolkowych. Wydajność zależy od liczby sekcji i mocy wyposażenia pomocniczego.

Charakterystyka wody po głębokiej obróbce wstępnej

System ultrafiltracji pozwala na oczyszczenie wody z pokrewnych substancji, które nie przechodzą przez pory membrany. Zanieczyszczenia składają się z ich zawiesin, cząstek koloidalnych, substancji organicznych, bakterii. Bakterie i wirusy nie przechodzą przez błonę, dzięki czemu woda ta jest bezpieczna pod względem wskaźników mikrobiologicznych. Bilans soli pozostaje niezmieniony.

Wynik czyszczenia:

• Zawieszone ciała stałe — nieobecne.
• Utlenianie jest zmniejszone o 15-20% bez użycia koagulanta io 70-80%, jeśli ultrafiltracja działa na wodzie z koagulantem.
• Brak żelaza Fe2O3.
• Przejrzystość 96%.
• Liczba drobnoustrojów jest o 99,9% niższa.

Woda jest gotowa do użycia tam, gdzie twardość, korozyjne gazy i skład jonowy nie mają znaczenia.

Po systemie ultrafiltracji wody nanofiltracja i odwrócona osmoza będą wymagały mniejszego obciążenia sprzętu.

Jakie procesy zachodzą w jednostce ultrafiltracyjnej?

Zasada działania instalacji polega na separacji baromembranowej dwóch mediów. Filtracja wynika z różnicy ciśnień po obu stronach włókna membrany. Jeśli otwory membrany zostaną zatkane, całkowity przekrój matryc zmniejsza się. Filtr wymaga płukania wstecznego. Okresowo stosuje się chemiczne rozpuszczanie osadów.

Cykl pracy:

• Bezpośrednie doprowadzenie wody do filtracji.
• Spada natężenie przepływu, płukanie przeciwprądowe rozpoczyna się automatycznie w odstępach 30-90 minut. Częstotliwość zależy od całkowitego zanieczyszczenia. Wypłukiwania z membran odprowadzane są do kanalizacji.
• Okresowe płukanie chemiczne (CEB) – w trybie automatycznym membrany są krótko nasączane kwasem i/lub zasadą w celu dalszego oczyszczenia z zanieczyszczeń.
• Planowany postój na czyszczenie chemiczne (CIP) kwasem, zasadą lub podchlorynem. Przy takim praniu wykonuje się kilka cykli namaczania / cyrkulacji, następuje pełniejsze czyszczenie osadów.

Proces przełączania instalacji na czyszczenie następuje automatycznie przez sterownik. Częstotliwość mycia sprzętu jest programowana zgodnie ze wskaźnikami jakości wody źródłowej i filtratu. Do produkcji systemów ultrafiltracji wykorzystujemy instalację opartą na sterowniku PLC Siemens S7-1200 wraz z szafą sterowniczą i panelem operatorskim.

Przewaga nad innymi metodami

Przemysłowa ultrafiltracja wody, po której następuje zmiękczanie lub odwrócona osmoza, będzie wymagała mniejszego obciążenia sprzętu. System ultrafiltracji wody zainstalowany przed filtrami jonowymiennymi lub instalacją odwróconej osmozy pozwala na wydajniejszą pracę tych ostatnich:

• Mniej koncentratu jest odprowadzane.
• Filtry jonowymienne działają dłużej w jednym cyklu regeneracji.
• Zwiększenie wydajności HVO.
• Zmniejszenie kosztów uzdatniania wody.
• Zmniejsza się zużycie wody do płukania i regeneracji, środków chemicznych i energii..

Gdzie ma zastosowanie?

Instalacje znajdują zastosowanie nie tylko w przygotowaniu wody pitnej czy jako przemysłowy filtr wstępny. System można skonfigurować do oczyszczania ścieków w przemyśle spożywczym i tekstylnym. Może być stosowany w dowolnych mediach wodnych, w których wymagane jest oddzielenie zanieczyszczeń o dużej masie cząsteczkowej.

Dlaczego warto zamówić instalację w firmie Chemat

Od 2009 roku zajmujemy się projektowaniem, doborem i montażem nowoczesnych urządzeń:

• Własna produkcja instalacji do ultrafiltracji.
• Z wydajnością 20 m3/h przeprowadzamy pilotażowe testy instalacji na Państwa wodzie.
• Wszystkie urządzenia do ultrafiltracji dostarczamy wraz z automatyką i gwarancją na 12 miesięcy eksploatacji, ale nie dłużej niż 18 miesięcy od daty dostawy.

Cena instalacji do ultrafiltracji zależy od wydajności, rodzaju separowanego medium czy jakości wody pod względem zanieczyszczenia.
