Główne cechy igłofiltrów wodnych i pomp igłofiltrowych .

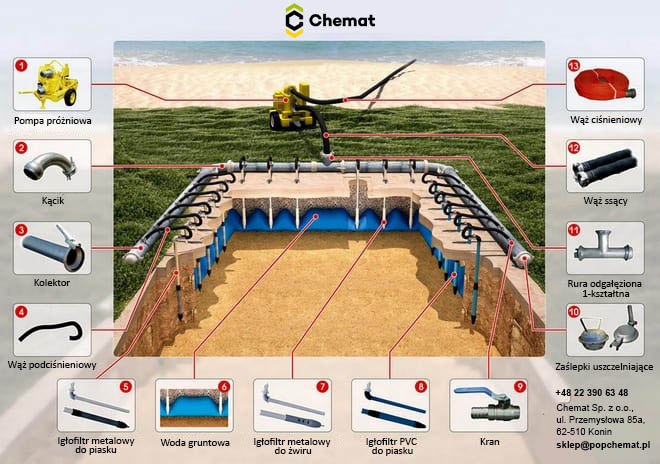

Konstrukcja systemu igłofiltrów jest dość złożona. Obejmuje ona ogromną liczbę igłofiltrów, a także samozasysającą pompę, która jest sercem systemu i rurociągiem. Filtr przy tym:

1. chroni cały system przed różnego rodzaju zanieczyszczeniami, które mogą potencjalnie przedostać się z ziemi;
2. ogranicza do dopuszczalnego poziomu przepływ wody wpływającej do kolektora samozasysającego;
3. zapewnia wydajne i wysokiej jakości pompowanie wody.

Najbardziej istotne wykorzystanie tej technologii jest na glebach piaszczystych. Standardowa głębokość odprowadzania wody mieści się w zakresie do 5m. W takim przypadku igłofiltry są umieszczone pionowo w odległości około 1,5 m od siebie. Warto jednak zauważyć, że w tym przypadku możliwe są rozbieżności od powyższych wartości. Aby wybrać najlepszą opcję, musisz dokonać wstępnych dokładnych obliczeń.

Aby wybrać optymalną liczbę zastosowanych filtrów, należy wziąć pod uwagę charakterystykę natężenia przepływu wody gruntowej, wskaźniki głębokości i całkowitej powierzchni wyposażonego wykopu. Ponadto ważnym czynnikiem są możliwości używanego sprzętu. Do budowy średnich i dużych rozmiarów najczęściej potrzebne są nawet setki igłofiltrów.

Instalacja systemów z filtrami igłowymi odbywa się z myślą o możliwości pełnego wykorzystania sprzętu przez długi czas z optymalnym poziomem niezawodności, opłacalności, a także wydajności. Montaż igłofiltrów odbywa się to mechanicznie (wiercenie małych studni) lub hydraulicznie. W tym drugim przypadku stosuje się hydrauliczne erozję gleby.

Budowa podziemna w formacie suchym może odbywać się wyłącznie wtedy, gdy woda gruntowa znajduje się poniżej wykopu. W przeciwnym razie jedynym wyjściem będzie obniżenie poziomu wody.

Aby rozpocząć tę procedurę, konieczne jest przeprowadzenie badań w celu uzyskania hydrogeologicznego cięcia gleby. Na podstawie tych informacji otrzymasz możliwość poznania głównych cech warstw wodonośnych znajdujących się na placu budowy. Ponadto zapewnia możliwość uniknięcia wielu nieprzewidzianych okoliczności związanych z ingerencją w wody gruntowe. W procesie wykonywania hydrogeologicznego cięcia gleby:

• dokładnie badane są cechy geologiczne, a także tektoniczne terytorium;
• ustalono wskaźniki hydrogeologii. Na tym etapie konieczne jest bezpośrednie ustalenie faktu obecności warstwy wodonośnej, a także określenie źródła zasilania warstwy wodonośnej, kierunku jej ruchu itp.;
• skała, która styka się bezpośrednio z wodami podziemnymi, jest dokładnie analizowana. Zapewnia to możliwość jak najdokładniejszego ustalenia współczynnika przewodności wody, cech zastosowanej filtracji i szeregu innych ważnych wskaźników.

Możemy z całą pewnością stwierdzić, że tylko tak staranne i odpowiedzialne przygotowanie do wodopoju zapewni możliwość wykonania budowy całkowicie bezpiecznie. W razie potrzeby możliwe jest zastosowanie wstępnego lub równoległego odprowadzania wody. W pierwszym przypadku strona jest przygotowywana przed rozpoczęciem prac budowlanych, aw drugim przypadku podlewanie odbywa się wraz z układem wykopu.

Oprócz igłofiltrów stosuje się inne technologie do nawadniania. Na przykład specjalne studnie, gdy konieczne jest poważne obniżenie poziomu wód gruntowych lub przepływ wody jest bardzo wysoki.

Ponadto stosowanie igłofiltrów jest najczęściej nieopłacalne na małym obszarze. W takim przypadku bardziej korzystne jest zastosowanie powyższej metody. Jeśli gleba na placu budowy ma filtrację od 0,01 do 1 m dziennie, wówczas w tym przypadku obowiązkowe jest stosowanie instalacji próżniowych.

Sprawdź ceny urządzeń do uzdatniania wody za pomocą igłofiltrów pod podanymi na stronie telefonami!

Igłofiltry próżniowe

Urządzenia igłofiltrowe służą do obniżenia poziomu wód gruntowych o cztery do dziewięciu metrów. Taka instalacja to kolektor wodny, pompy odśrodkowe (główne i zapasowe) oraz około stu filtrów. A sam filtr igłowy to rura o długości około ośmiu metrów, która ma około trzydziestu (m. B nieco więcej) milimetrów średnicy. Na dolnym końcu rury przymocowane jest ogniwo filtra z dwóch rur, wewnętrznej i zewnętrznej (o większej średnicy).

Te rury-metalowe lub polimerowe – mają otwory na wodę. Zewnętrzna rura jest owinięta drutem i pokryta siatką ochronną. Na końcu ogniwa filtra znajdują się zawory pierścieniowe i kulowe. Igłofiltry zainstalowane na obwodzie wykopu są zanurzone w ziemi na wymaganą głębokość i wypompowują wodę. Woda z gleby jest zasysana za pomocą igłofiltrów i dostarczana do kolektora, z którego pompa jest wysyłana do specjalnego kolektora.

Do pogłębiania igłofiltrów wokół wykopu stosuje się metodę hydrauliczną. W przypadku wąskich rowów o głębokości do pięciu metrów wystarczy jeden rząd filtrów, w przypadku szerszych i głębszych potrzebne są filtry dwurzędowe. Po podłączeniu do kolektorów stosuje się węże filtracyjne, a do podłączenia do pompy próżniowej potrzebne są węże próżniowe.

Jeśli gleba jest gęsta i źle oddaje wodę, konieczne jest wywiercenie studni w celu zainstalowania filtrów igłowych. Zwykle do takich studni wlewa się dodatkowo mieszanki piasku i żwiru, aby poprawić przepływ wody.

Zasada działania igłofiltrów próżniowych jest dość prosta-próżnia" wypycha " zawór kulowy w górę, a zawór pierścieniowy jest opuszczany wraz z jego podniesieniem. Przez otwory w rurze i filtrach woda dostaje się do filtra igłowego, a stamtąd do kolektora. Czasami wody gruntowe w jednym wykopie znajdują się na różnych głębokościach. W takich przypadkach stosuje się stopniowy układ igłofiltrów lub dwa obwody kolektorów.

Jeśli wykop ma głębokość większą niż osiem metrów, najlepszym sposobem na obniżenie wody jest system wielopoziomowy. Dzięki tej metodzie poziom wód gruntowych jest najpierw obniżany na dostępną głębokość (4-5 metrów), a następnie wykonuje się nowe kopanie i umieszcza się następny kolektor, który ponownie obniża poziom wody, a następnie wykopuje się dół do głębokości projektu.

Igłofiltry wyrzutowe

Istnieją również igłofiltry wyrzutowe, które obniżają poziom wód gruntowych o współczynniku filtracji do 40 m / Dzień na głębokości rzędu dwudziestu metrów. Podstawą eżektorowych filtrów igłowych są pompy odśrodkowe, kolektor i podnośniki wodne napędzane przez ciśnienie wody, która jest pompowana przez kolektor.
