Pompa konsolowa: charakterystyka i konstrukcja.
Jeśli chodzi o instalację różnych systemów, które obejmują pompowanie wody lub innych cieczy, kwestia dobrej i wysokiej jakości pompy jest bardziej istotna niż kiedykolwiek. W zależności od skali proponowanych prac dotyczących pompowania cieczy, pojemności sześciennej długości linii, konieczne jest dokładne obliczenie mocy i wydajności. Ale najważniejszą rzeczą jest wybór pompy.
- Urządzenie i zasada działania
- Pompy monoblokowe wspornikowe
- Popularne modele
- Zasady doboru pomp
- naprawa pompy wspornikowej
Pompy wspornikowe od dawna sprawdzają się tylko z pozytywnej strony. Ich zewnętrzna prostota urzeka przyszłego właściciela. Ale za tym kryje się wszechstronne urządzenie, które jest gotowe do wykonania każdego zadania. Pompa konsolowa przeznaczona jest do pompowania cieczy zarówno w stanie zimnym jak i gorącym. Ważną i wyróżniającą cechą jest to, że skład pompowanej cieczy może zawierać zanieczyszczenia. Ich stężenie nie powinno przekraczać 0,1%. Biorąc pod uwagę stosunkowo wysoką produktywność, liczba ta jest w rzeczywistości bardzo wysoka. Wielkość niektórych cząstek stałych jest ograniczona do 0,2 mm.
Urządzenie i zasada działania

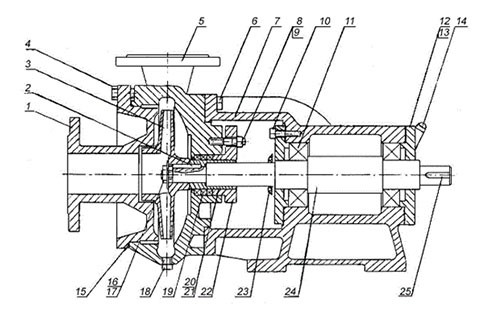

Konsolowe urządzenie pompujące charakteryzuje się masywnością. Monoblokowa pompa wspornikowa składa się z takich części jak:
- 1. - Okładka
- 2. - Klucz
- 3. - Wirnik
- 4. 6. 10. – Śruby
- 5. – Obudowa pompy
- 7. – Obudowa łożyska
- 8. 9. – Nakrętka i kołe
- 11. – Łożysko
- 12. – Pokrywka łożyska
- 13. 15. – Uszczelki
- 14. – Olejarka
- 16. 17. – Nakrętka i podkładka wirnika
- 18. – Korek śrubowy
- 19. – Szczeliwo dławnicowe (uszczelka)
- 20. – Rękaw ochronny
- 21. – Uszczelka
- 22. – Pokrywa dławnicy
- 23. – Rębak
- 24. – Wałek
- 25. – Kołek do mocowania złącza
Cała ta konstrukcja jest nabijana w celu przymocowania do silnika elektrycznego, którego wał jest włożony w rowek wpustowy. Silnik jest najczęściej używany jako trójfazowy.
Wirnik pompy wspornikowej jest wykonany z żeliwa lub ze stali. Korpus takiej jednostki odśrodkowej wykonany jest z żeliwa, stali nierdzewnej lub aluminium. Uszczelki i mankiety dławnicy wykonane są z materiałów przystosowanych do temperatury pompowanego medium.
Ponadto odśrodkowe pompy wspornikowe są podzielone w zależności od rodzaju uszczelnienia.
Są tylko dwa z nich: gruczołowe i końcowe. Każdy z nich jest dostosowany do konkretnego zakresu zadań. W pierwszym przypadku zapewniona jest obecność uszczelki olejowej. Ponieważ jest wykonany z gumy, istnieje ograniczenie wartości temperatury wody. Jej maksymalny próg to 85 stopni Celsjusza. Ponadto mogą pojawić się nieuniknione wycieki i późniejsza naprawa pompy. Połączenie końcowe jest pod tym względem bardziej niezawodne i dzięki temu temperatura wzrasta do 105 stopni Celsjusza.
Zasada działania
Zasada działania pompy konsolowej przypomina działanie jednostki odśrodkowej. Zasilając silnik elektryczny, operator uruchamia pompę. Wirnik zaczyna się obracać, który ma łopatki (wirniki).
Powstające rozrzedzone powietrze wymusza zassanie cieczy przez rurę wlotową. Gromadzący się w komorze płyn zaczyna wytwarzać ciśnienie, a łopatki koła wypychają go przez wylot. Siła odśrodkowa przy dużych prędkościach tylko zwiększa ciśnienie i zwiększa prędkość całego procesu.
Jak już wspomniano, w całej tej pracy są wielkie siły i obciążenia. Dlatego też prawidłowy i kompetentny dobór pompy to kolejny ważny temat. W końcu, gdy pompa przekracza moc całego układu, jej wydajność gwałtownie spada. A to przede wszystkim ze względu na słabe rozrzedzenie powietrza. Z łatwością zamienia zwykłą wodę w parę, a następnie tworzy się kondensat.
Pompa monoblokowa. Popularne modele
Istnieją dwa główne oznaczenia pomp wspornikowych. Pierwsza to K. Ta litera oznacza, że jest to wspornikowa pompa odśrodkowa. Ta nazwa zawiera słowo konsola. Jest to specjalne urządzenie, które pozwala uniknąć wycieku płynu, gdy pompa wytwarza ciśnienie wylotowe znacznie wyższe niż podane przez producenta. Dla bezpieczeństwa w pompach K zastosowano dwa elementy uszczelniające z przodu iz tyłu oraz wymienną tuleję, co znacznie zmniejsza zużycie całej konstrukcji.

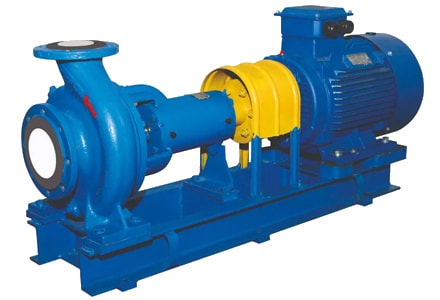

Pompa konsoli
Drugie oznaczenie to KM. Sugeruje to, że masz przed sobą monoblokowe pompy wspornikowe. Mają wielką moc. Ich zastosowanie sprawdza się w różnych fabrykach, przedsiębiorstwach, elektrowniach. Oprócz przewagi mocy pompy te mają szereg wad, takich jak:
- ogromna waga i wymiary
- podatność miejsc uszczelnienia, co powoduje częste przeglądy techniczne i naprawy
- wysoki koszt i złożoność demontażu, naprawy
W związku z tymi niezaprzeczalnymi czynnikami wielu preferuje pierwszą kategorię ze względu na taniość i prostotę.
Popularne modele
Pompa konsolowa
Taka wysięgnikowa pompa pozioma jest wyposażona w wlot osiowy i służy do pompowania różnych nieagresywnych cieczy. Pompa K 30 30 znajduje zastosowanie w większej liczbie obszarów. Z powodzeniem stosowany jest w przepompowniach przemysłowych, ciepłociągach, wodociągach miejskich i wiejskich. Jednak tego sprzętu nie wolno używać w atmosferze wybuchowej.
Urządzenie charakteryzuje się wysoką jakością wykonania, niezawodnością i nie wymaga ciągłej konserwacji. Dane techniczne: Głowa - do 30 m; Wydajność – do 20 m3/h; Moc - 4000 watów.
Pompa konsolowa
Agregat odśrodkowy K 65 służy do pompowania czystej wody. Większość elementów konstrukcyjnych wykonana jest z żeliwa, wałek ze stali. Pompy serii K 80 to jednostopniowe jednostki wspornikowe o konstrukcji poziomej. Służą do pompowania wody o temperaturze powyżej 80 °C.
Charakterystyka techniczna modelu K 80: Ciśnienie – do 32 m; Zużycie – do 25 m3/godz; Moc - do 5,5 kW.
Charakterystyka techniczna modelu K 80: Ciśnienie – do 50 m; Zużycie – do 50 m3/godz; Moc - do 15 kW
Jak właściwie dobrać pompę
Dokładne obliczenia, tego wymagają konsolowe pompy wodne, aby wszystko działało wydajnie i bezawaryjnie. Aby to zrobić, przede wszystkim musisz wziąć pod uwagę średnicę i całkowitą długość rur całego systemu. Na podstawie tych danych obliczana jest całkowita objętość i przepustowość wody. Często klient nie posiada takich danych. Dlatego najlepiej skontaktować się ze specjalistami lub producentem pompy. Wykwalifikowane osoby dobiorą optymalne parametry pomp wspornikowych, co zapobiegnie wszelkim nadpłatom. Trzeba też pamiętać, że silnik elektryczny (jego moc) ma ogromny wpływ na końcowe osiągi.
Kolejnym niepodważalnym punktem jest instalacja. Wymaga również szczegółowego rozważenia. Konieczne jest szybkie przygotowanie miejsca instalacji. Powinna to być niezawodna, najlepiej betonowa podstawa ze specjalnym mocowaniem. wcześniej chodziło o duże obciążenia i siły odśrodkowe, potem o lekkość instalacji. Nasze wymiary muszą odpowiadać wymiarom pompy. Dopiero po tym pompa jest instalowana na jej środku i dokładnie do niej przymocowana.
Otwory wlotowe i wylotowe wykonane są w formie kołnierzy. Rury są do nich przymocowane śrubami i za pomocą uszczelki uszczelniającej. Należy uważać, aby nie przyciąć plomby. System rur, który ma zostać podłączony, również ma wagę i z pewnością może obciążać samą pompę. Tego zjawiska należy unikać.
Innym ważnym wymogiem jest zainstalowanie zaworów odcinających po obu stronach. W przypadku naprawy lub konserwacji ich zakładka zapobiega wypływaniu cieczy z pompy, dzięki czemu powietrze nie gromadzi się w obszarze roboczym.
Wibracje podczas pracy są największym wrogiem pompy wspornikowej. Z tego powodu mogą później wystąpić różne przecieki, pęknięcia na połączeniach spoin. Jego wygląd zależy od wielu czynników. Wszystko zaczyna się od momentu instalacji i sprawdzenia poziomu nad ziemią. Ostatnio chodziło o siły odśrodkowe. Ich działanie powoduje również zewnętrzne wstrząsy. Przy określonej prędkości obrotowej silnika może wystąpić rezonans oscylacyjny. W tym momencie pompa może prawie odbić się od ziemi.
Do zwalczania tego zjawiska stosuje się specjalne wkładki wibracyjne lub podpory wibracyjne. Ich istotą jest tłumienie drgań występujących w pompie i przenoszonych przez rury. Ich wybór wiąże się z obliczeniami, które zależą od mocy samego silnika i prędkości obrotowej wału. Nie można pominąć tego punktu, ponieważ wibracje mają również negatywny wpływ na łożysko.
Naprawa pompy wspornikowej w większości przypadków polega na wymianie łożysk i uszczelnień. Cechy konstrukcyjne urządzenia i ogólnie prosta konstrukcja pozwalają tej pompie pracować przez długi czas bez awarii i zapewniają wysoką konserwację.
Działanie tej pompy wymaga szczególnej troski i uwagi. Należy stale dbać o to, aby platforma z pompą była zawsze sucha. Jeśli wystąpią jakiekolwiek wycieki, natychmiast przerwij pracę i wyłącz zasilanie. Następnie dokładnie sprawdź wszystkie połączenia i uszczelnienia, przeprowadź rutynowe naprawy.
