Pompy krzywkowe (rotacyjno-tłokowe)
W jakich przypadkach warto zatrzymać wybór pompy krzywkowej (obrotowej)? Pompa krzywkowa jest z powodzeniem stosowana w wielu dziedzinach przemysłu od wielu dziesięcioleci.
Zasada działania pomp krzywkowych
Pompa krzywkowa jest jednym z najprostszych i najbardziej bezpretensjonalnych rodzajów urządzeń pompujących.

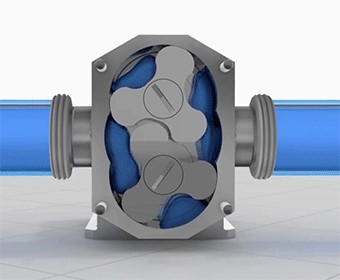

Zasada jego działania jest intuicyjnie łatwa do zrozumienia i zwykle nie sprawia operatorowi żadnych problemów. Przyjrzyjmy się temu bardziej szczegółowo: dwie krzywki (zwane również wirnikami) obracają się jeden na drugim, tworząc wyładowanie na rurze ssącej, ciecz wchodzi do komory roboczej pompy i ze względu na mechaniczne działanie krzywki jest przepychana wokół wewnętrznej powierzchni wirnika. Następnie krzywki, obracając się jeden na drugim, popychają płyn do rury ciśnieniowej. Jak widać, zasada działania pompy obrotowej przypomina zasadę działania pompy zębatej z wewnętrznym sprzęgłem, ale istnieje zasadnicza różnica - płatki wirników nie są w fizycznym kontakcie ze sobą podczas pompowania produktu, podobnie jak zęby koła zębatego w pompie zębatej. Kontakt płatków zapobiega się poprzez ustawienie luzu za pomocą kół zębatych w przekładni pompy.
Można śmiało powiedzieć, że pompa ma więcej zalet niż wad, ale nadal ma pewne wady. Chociaż można je raczej przypisać cechom konstrukcyjnym. Pierwszym z nich są słabe zdolności samozasysające. W rzeczywistości pompa krzywkowa nie należy do samozasysających, a jej normalne działanie wymaga podparcia (położenie zbiornika powyżej poziomu pompy). Ponadto pompa ma 2 wały i uszczelnienia mechaniczne na jedną pompę potrzebne będą również dwa (jeśli ciśnienie wynosi do 5 barów, zamiast uszczelek mechanicznych można ograniczyć się do mankietów). A główną "cechą" tego typu pompy jest to, że mają stosunkowo wysoki koszt. Ale ten punkt opłaca się niezawodnością pompy i przypisuje się jej zastosowaniu do produkcji drogich rodzajów stali (zwykle stali nierdzewnej 316), które są trudne w obróbce i wymagają drogich maszyn CNC.
Podsumowując powyższe, absolutnie nie pożałujesz zakupu tego typu pomp, jeśli zostanie odpowiednio dobrany (uwzględniono pompowany rodzaj cieczy, wymaganą wysokość, wydajność, temperaturę i zapewniono wsparcie).
Zalety i zakres pomp wirnikowych
Pompa zyskała taką popularność i popularność ze względu na swoją niezawodność, łatwość konserwacji i parametry techniczne, których nie mogą zapewnić inne typy pomp. Cechy pompy krzywkowej obejmują jej wykonanie sanitarne (brak stref stagnacji i z reguły wytwarzanie części przepływowej ze stali nierdzewnej 316), co jest szczególnie ważne w przemyśle farmaceutycznym, spożywczym i kosmetycznym. Zaletą pompy krzywkowej jest również jej zdolność do pracy z bardzo lepkimi cieczami. Takich jak pasta do zębów, czekolada, sery topione itp.
Pompa doskonale nadaje się do delikatnego pompowania płynów spożywczych zawierających stałe wtrącenia (na przykład jogurt z kawałkami owoców lub dżem z całych jagód). Ponadto pompa zapewnia płynny przepływ bez pulsacji. Ze wszystkimi zaletami pompa krzywkowa ma wiele cech, które należy wziąć pod uwagę. Pompa ma niską zdolność samozasysania i lepiej jest ją stosować pod zatoką.
Jeśli pompa pracuje z bardzo lepką cieczą (na przykład stopiony ser), należy ją umieścić poniżej poziomu pojemności, jak pokazano na rysunku:
Jeśli pompa pracuje z cieczą o średniej lepkości (kwaśna śmietana, mleko skondensowane), można ją ustawić jak pokazano na poniższym rysunku:
Jeśli ciecz ma stosunkowo niską lepkość (śmietana, płynny jogurt, kefir), odpowiednia jest lokalizacja, jak na poniższym rysunku:
Nigdy nie umieszczaj pompy powyżej poziomu cieczy, nawet jeśli pompuje ona płyn o niskiej lepkości. Czyli układ jak na poniższym obrazku nie jest prawdą!

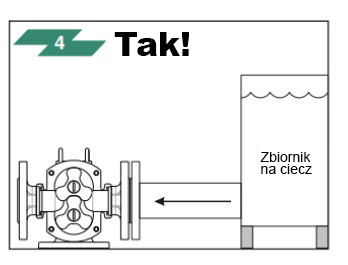

Średnica rurociągu, przez który płyn dostaje się do pompy, musi być większa niż średnica rury pompy lub równa jej. Być może najczęściej występuje błąd w działaniu pompy krzywkowej. Dla jasności prawidłowe i nieprawidłowe połączenie pompy pokazano na poniższym rysunku:
Pompy krzywkowe
Sprzęt jest używany w prawie wszystkich gałęziach przemysłu. Cechy charakterystyczne tego sprzętu:
- Wytrzymała obudowa wytrzymuje duże obciążenia i nie ulega korozji ani zużyciu podczas pracy. Część przepływowa wykonana ze stali AISI 316/316L.
- Higieniczny w przypadku wszystkich mediów o lepkości do 440.000 CP i / lub wielkości cząstek do 28 mm. Prędkość podawania cieczy-do 70 m3 / h. Ciśnienie-do 20 bar.
- Temperatura pracy pomp krzywkowych PL osiąga 135° C.
- Łatwy w użyciu i konserwacji. Tylko dwie ruchome części, pojedyncze uszczelnienie bez dodatkowych części. Szybkie płukanie eliminuje długie przestoje.
- Możliwość różnych opcji montażu, w tym w pozycji pionowej. Uzupełnienie osłon izolacyjnych lub chłodzących.
- Możliwość ustawienia kierunku ruchu do przodu i do tyłu pompowanego medium (zgodnie z ruchem wskazówek zegara i przeciw niemu). Poziom hałasu pozostaje niski.
- Ciecze i inne media są pompowane w równomiernym ciągłym strumieniu, ostrożnie, bez naruszania ich struktury.
Wymienione cechy, zwłaszcza te ostatnie, sprawiają, że pompy krzywkowe są wygodnym urządzeniem do łagodnego transportu płynów i produktów o wrażliwej strukturze, wymagającej starannej obsługi. Dotyczy to wszystkich produktów spożywczych (nabiał, w tym jogurtów z kawałkami owoców, napojów, Brzeczki, piwa, jagód, puddingów, dżemów, galaretek, sosów, tłuszczów i olejów, glazury, pasty pomidorowej, mięsa mielonego, paszy dla zwierząt, mięsa mielonego itp.); farmaceutyki (powłoki na tabletki, emulsje, ekstrakty, olejki eteryczne, alkohole); kleje i inne cenne, wrażliwe Media.
Pompy krzywkowe i rotacyjne PL zostały zaprojektowane tak, aby ich montaż, demontaż i konserwacja, w tym czyszczenie, zapobieganie i naprawa, zajmowały minimum czasu i nie wymagały specjalnego skomplikowanego sprzętu. Konstrukcja pomp eliminuje zanieczyszczenie pompowanego medium. Połączenie tych właściwości zapewnia długą żywotność sprzętu, który znajduje stałe zastosowanie w takich dziedzinach przemysłu:
- Przemysł chemiczny.
- Produkcja galwaniczna.
- Przemysł lakierniczy, Poligraficzny.
- Przemysł spożywczy, farmaceutyczny i kosmetyczny.
- Uzdatnianie wody.
- Przemysł papierniczo-celulozowy.
- Ogólne Zastosowanie przemysłowe.
- Produkcja biopaliw.
Pompy krzywkowe i rotacyjne mogą być produkowane na specjalne zamówienie i dostosowane do konkretnych potrzeb klienta.
Cechy konstrukcyjne pompy PETROLAND
- Przekładnie zębate w przekładni zębatej zapewniają trwałość, odporność na wysokie obciążenia i cichą pracę pompy.
- Wzmocniony wał zapewnia zdolność pompy do pracy przy dużych obciążeniach i pracy z szczególnie lepkimi cieczami, które wymagają wysokiego momentu obrotowego do pompowania.
- Brak spoiny zapewnia zastosowanie pompy w obszarach, w których wymagania sanitarne pompy są szczególnie wysokie (produkt może "przylgnąć" do spoin). Ponadto zwiększa sięm"sztywność" pompy.
Pompy są projektowane i produkowane fabrycznie przy użyciu nowoczesnych urządzeń i spełniają najwyższe standardy jakości.
Do każdego produktu można dobrać optymalny kształt wirników:
Jak widać na rysunku, wirnik siedzi na wale nie na kołku, ale na bardziej niezawodnym uchwycie, które zapobiega" chodzeniu " wirnika na wale i przedwczesnemu zużyciu samego wału. Więcej informacji na temat rozmiarów pomp i ich parametrów można znaleźć w katalogu. Dobór pompy do konkretnego zadania jest przeprowadzany przez inżynierów zakładu PETROLAND w ciągu 1 dnia roboczego od żądania. Ten wybór określa takie parametry, jak pożądany rozmiar pompy, kształt wirników ,położenie wału (dolny lub górny), położenie pompy (pionowy lub poziomy), materiały uszczelniające, Rodzaj uszczelnienia wału i materiał, z którego jest wykonany (pojedyncze uszczelnienie końcowe, podwójne uszczelnienie końcowe z płukaniem lub uszczelnienie dławnicowe), rodzaj połączenia pompy (DIN, SMS, zacisk, kołnierz) oraz obecność lub brak płaszcza grzewczego.
