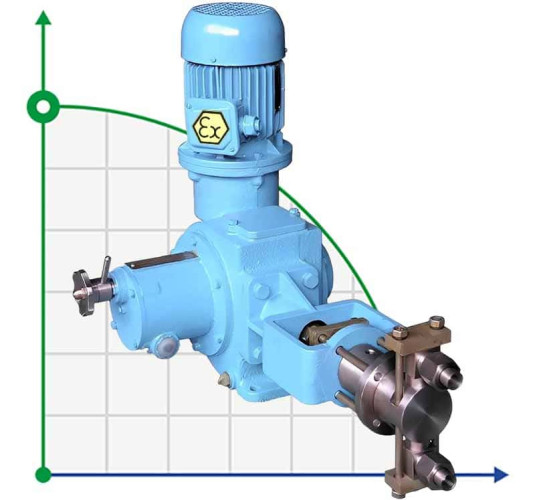

Dozująca pompa nurnikowa ND 400/63 D14B, 3 kW, Ex

Pompy i agregaty dozujące nurnikowe przeznaczone są do objętościowego, ciśnieniowego dozowania neutralnych i agresywnych cieczy, emulsji i zawiesin o gęstości nie większej niż 1300 kg/m3, o lepkości kinematycznej od 8,5x10-7 do 8x10-4 m2/s ( od 0,0085 do 8 С), o temperaturze od minus 15 ºС do plus 150 ºС, o koncentracji fazy stałej nieściernej nie większej niż 10% masowych, o maksymalnej gęstości cząstek do 2000 kg/m3, o wielkości ziarna fazy stałej nieściernej nie większej niż 1% średnicy konwencjonalnego przejścia rury wlotowej. Jednostka ND składa się z napędu i pompy. Napęd może stanowić silnik elektryczny lub motoreduktor. Pompa składa się z pojedynczego lub podwójnego mechanizmu napędowego i odpowiedniej liczby cylindrów hydraulicznych. Mechanizm ruchu obejmuje wbudowaną przekładnię ślimakową, mechanizm korbowo-prętowy do przekształcania ruchu obrotowego w ruch posuwisto-zwrotny oraz mechanizm regulacji długości skoku tłoka. Przekładnia ślimakowa może być nieobecna (dotyczy pomp z napędem z wahacza wyważarki maszyny). Cylinder hydrauliczny składa się z korpusu, tłoka z uszczelnieniem, zaworów kulowych i rurek łączących. Przykład oznaczenia jednostki ND: 2ND 800/63 Д14В 2- liczba tłoków (jeden tłok - nie wskazano; 2 - dwa tłoki); ND - cel i konstruktywne różnice: ND - pompa dozująca bez płaszcza grzewczego (chłodzenie); NDR - pompa dozująca z regulacją w locie; 800 - dopływ l/h; 63 - ciśnienie na wylocie pompy kgf/cm2; D - wykonanie zgodne z materiałem części przepływowej (stal 20X13 (AISI 420) - D, stal 12Х18Н10Т (AISI 321) - K); 1 - wykonanie zgodnie z rodzajem uszczelnienia tłoka (mankiety jodełkowe - 1, dławnica - 2); 4 - wykonanie zgodnie z projektem uszczelnienia nurnika (bez doprowadzenia płynu chłodzącego, przesłonowego lub płuczącego - 3; z doprowadzeniem płynu chłodzącego, przesłonowego lub myjącego - 4); B - wykonanie zgodnie ze stopniem ochrony przeciwwybuchowej urządzeń elektrycznych (ogólnoprzemysłowe - A, przeciwwybuchowe - B);
