Wypełnienia nasypowe metalowe
W zależności od sposobu umieszczenia dyszy wyróżnia się dwie grupy: nasada losowa (lub nieregularna) oraz nasada uporządkowan (zwykła). Nieregularne wypełnienie (na przykład pierścienie Raschiga) jest ładowane do aparatu luzem i jest w nim umieszczane losowo: ułożenie elementów wypełnienia względem siebie i ścian kolumny jest ogólnie nieuporządkowane (losowe). Zwykłe opakowanie charakteryzuje się ściśle określonym uporządkowanym układem elementów. Najczęściej wykonywana jest w postaci opakowań o strukturze plastra miodu z perforowanego metalu lub rzadziej niemetalowych pasków lub z siatek z kanałami o różnych kształtach. Takie opakowania układa się w stos w kolumnie jeden na drugim w postaci oddzielnych warstw zajmujących cały przekrój aparatu.
Korpus i urządzenia wewnętrzne produkowanych seryjnie pakowanych aparatów są wykonane z tych samych materiałów, co w przypadku płytowych aparatów do przenoszenia masy. Pakowanie nieregularne stosowane jest w procesach przenoszenia masy pod ciśnieniem lub w warunkach niskiej próżni. Ta nasada ma wiele zalet, z których jedną jest praktyczny brak problemu wyboru materiału; dysza może być wykonana z metali, polimerów, ceramiki. Do przetwarzania agresywnych mediów najlepiej nadają się dysze polimerowe i ceramiczne. Nieregularna dysza ma znaczną przewagę nad zwykłą pod względem technologii produkcji, transportu i montażu.
Dysza nieregularna stosowana w procesach przenoszenia masy pod ciśnieniem lub w warunkach niskiej próżni. Dysza ta ma szereg zalet, z których jedną jest praktyczny brak problemu doboru materiału.
Dysza może być wykonana z metali, polimerów, ceramiki. Dokonać przedstawienia tytularnych bohaterów radzimy radzić sobie z przedstawieniem polimerowe i ceramiczne. Nieregularna Dystrybucja Dystrybucja
Ze względu na cechy konstrukcyjne to uszczelnienie można podzielić na pierścienie i siodła, chociaż w praktyce krajowej i zagranicznej stosuje się korpusy uszczelniające o innych kształtach.
Dysza o małych rozmiarach i złożonej konfiguracji ma dużą powierzchnię styku fazowego, ale wytwarza zwiększoną rezystancję.
Ponadto przy wyborze rozmiarów dysz należy pamiętać, że drobne dysze są mniej trwałe i szybko zatykają się stałymi osadami.
Jednak w ostatnich latach zaproponowano różne konstrukcje elementów uszczelniających, których wydajność jest lepsza niż pierścieni Raschiga.

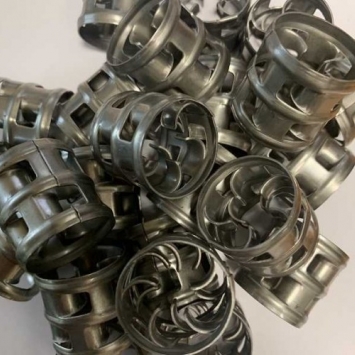

W ostatnich latach powszechne stały się pierścienie Pahl wykonane z metalu, ceramiki lub tworzyw sztucznych. Charakterystyczną cechą tej dyszy jest praktyczna stałość wydajności w szerokim zakresie zmian obciążenia. Dobre właściwości użytkowe posiadają również dysze wykonane z siodełkowych elementów profilowych - siodełka Berl i Intallox.
Pierścienie z perforowanymi ściankami mogą znacznie zwiększyć produktywność i wydajność urządzeń do destylacji.
W wyniku losowego rozmieszczenia ciał w objętości wypełnienia tworzą się selektywne kanały, przez które przeważnie przechodzi para lub ciecz, w wyniku czego dochodzi do nierównomiernego rozmieszczenia stykających się faz wzdłuż wysokości warstwy. Jest to istotna wada dysz typu nieregularnego.
Nierównomierny rozkład jest związany z wysokością i średnicą warstwy. W związku z tym nie zaleca się stosowania wypełnienia typu nieregularnego w kolumnach o średnicy większej niż 2 metry, a także stosowania wysokich warstw wypełnienia bez pośrednich redystrybutorów przepływu.
Wyżej wymienione wady nieregularnych wypełnień zostały przezwyciężone w konstrukcjach zwykłych wypełnień; prawidłowo umieszczona dysza. Ta metoda napełniania aparatu dyszą nazywana jest ładowaniem do stosu, a tak załadowana dysza nazywana jest regularną. Ułożenie elementów w określonej kolejności zapewnia równomierne rozłożenie faz kontaktowych na powierzchni kolumny i pozwala na uzyskanie wysokiej wydajności przenoszenia masy przy jednocześnie niskich oporach hydraulicznych.
