Górny / dolny kolektor, PP+VTR, PHOENIX P65

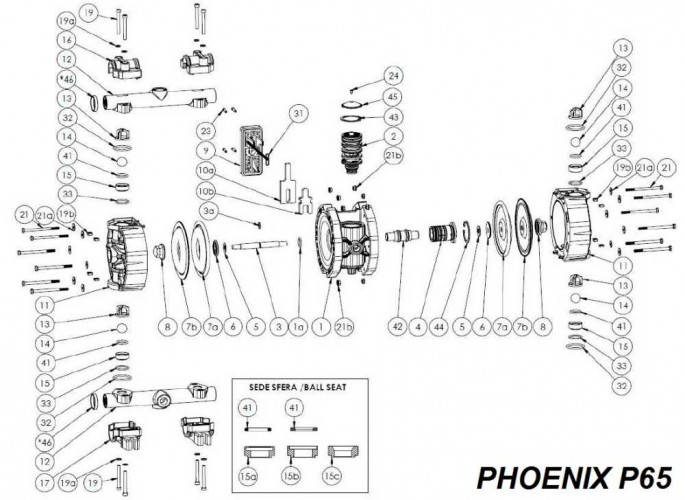

Górny/dolny kolektor pompy FLUIMAC PHOENIX P65. Materiał: PP+VTR. Numer katalogowy: P0065CLR04168PP. Pozycja na schemacie pompy: 12. Ogólny schemat demontażu pompy PHOENIX P65: 1 Jednostka centralna 1a Pierścień uszczelniający 2 pneumatyczny wymiennik ciepła 3 Wał 3a Pierścień uszczelniający 4 Płytka pośrednia z pierścieniem uszczelniającym 5 Sprężyna talerzowa 6 Pokrywa Boczna powietrza 7a Membrana ze strony powietrza 7b Membrana ze strony cieczy 8 Zaślepka 9 kratka tłumika 10a Zewnętrzny tłumik 10b Tłumik wewnętrzny 11 Korpus pompy 12 Kolektor górny/dolny 12a Górny kolektor 12b Kolektor Dolny 13 Prowadnica kulkowa 14 Piłka 15a Lożysko kulkowe z pierścieniem uszczelniającym N°41 15b Siodło kulowe z uszczelką PTFE N°41 15c Siodło kulowe 16 Kołnierz 17 Noga 19 Kolektor śrubowy 19b Kolektor 21 Osłona śrubowa 21a Uszczelka Pierścieniowa 21b Nakrętka 23 Kratka tłumika śrubowego 24 Śruba pokrywy wymiennika pneumatycznego 31 Pierścień uszczelniający tłumika 32 Górny pierścień uszczelniający 33 Pierścień uszczelniający 41 Wewnętrzny pierścień uszczelniający gniazda 42 Tuleja zespołu z pierścieniem uszczelniającym 43 Pierścień zabezpieczający do wymiennika pneumatycznego 44 Pierścień blokujący jednostki centralnej 45 Pokrywa wymiennika pneumatycznego * 46 pierścień wzmacniający 47 Uszczelka skoku
