Korpus pompy, PP+VTR, PHOENIX P50

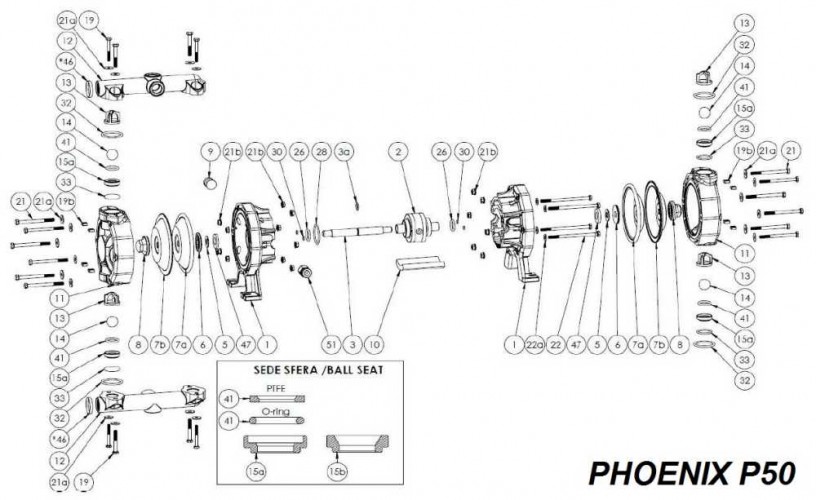

Korpus pompy FLUIMAC PHOENIX P50. Materiał: PP+VTR. Numer części: P0050CP004801PP. Pozycja na schemacie pompy: 11. Ogólny schemat demontażu pompy PHOENIX P50: 1 Centralny półblok 2 pneumatyczny wymiennik ciepła 3 Wał 3a Pierścień uszczelniający wału 5 Sprężyna talerzowa 6 Pokrywa Boczna powietrza 7a Membrana ze strony powietrza 7b Membrana ze strony cieczy 8 Zaślepka 9 Zaślepka centralnego półbloku 10 Tłumik 11 Korpus pompy 12 Kolektor górny/dolny 13 Prowadnica kulkowa 14 Piłka 15a Gniazdo kulkowe z pierścieniem uszczelniającym lub uszczelką N°41 15b Siodło kulowe 1 19 Kolektor śrubowy 19b Kolektor 21 Osłona śrubowa 21a Uszczelka Pierścieniowa 21b Nakrętka 22 śrubowy centralny półblok 22a Uszczelka pierścieniowa środkowego pół bloku 26 Pierścień uszczelniający 28 Pierścień uszczelniający 30 Pierścień uszczelniający 32 Górny pierścień uszczelniający 32 Uszczelka górna 33 Pierścień uszczelniający 33 Uszczelka dolna 41 Wewnętrzny pierścień uszczelniający gniazda 46* Kolektor pierścieniowy wzmacniający 47 Uszczelka skoku 51 Połączenie powietrza z pierścieniem uszczelniającym
