Korpus pompy, POM+VTR, PHOENIX P18

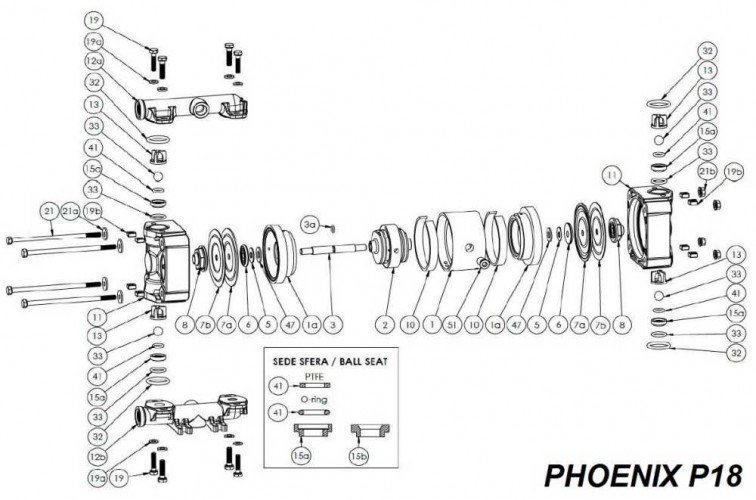

Korpus pompy FLUIMAC PHOENIX P18. Materiał: POM+VTR. Numer części: P0018CP005088PM. Pozycja na schemacie pompy: 11. Ogólny schemat demontażu pompy PHOENIX P18: 1 Jednostka centralna 1a Pokrywa/Płyta jednostki centralnej 2 pneumatyczny wymiennik ciepła 3 Wał 3a Pierścień uszczelniający wału 5 Sprężyna talerzowa 6 Pokrywa Boczna powietrza 7a Membrana ze strony powietrza 7b Membrana ze strony cieczy 8 Zaślepka 10 Tłumik 11 Korpus pompy 12a Górny kolektor 12a Zacisk górnego kolektora 12b Kolektor Dolny 12b Dolny zacisk kolektora 13 Prowadnica kulkowa 14 Piłka 15a Siodło kulkowe 15b Siodło kulowe 1 19 Kolektor śrubowy 19a Podkładki kolektora 19b Kolektor 21 Osłona śrubowa 21a Korpus podkładki/kolektor 21b Nakrętki do obudowy 32 Górny pierścień uszczelniający 32 Uszczelka górna 33 Pierścień uszczelniający 33 Uszczelka dolna 41 Wewnętrzny pierścień uszczelniający gniazda 41 Wewnętrzna uszczelka siodła 47 Przekładka 51 Pneumatyka 21b Nakrętki do obudowy 32 Górny pierścień uszczelniający 34 Pierścień uszczelniający tłumika 47 Przekładka 51 Pneumatyka
