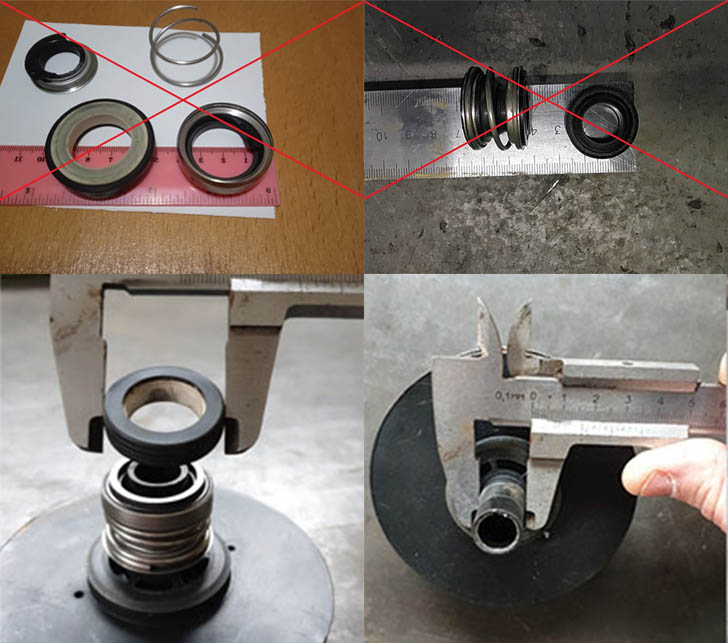

Do sprawdzenia wymiarów będziesz potrzebować suwmiarki i próbki uszczelnienia, która zawsze składa się z dwóch części:
- część ze sprężyną usuniętą z wału,
- stały pierścień, który wychodzi z korpusu pompy (często zapomina się go wyciągnąć). Różne pierścienie stałe mogą odpowiadać tej samej części ze sprężyną, dlatego ważne jest, aby o nich nie zapomnieć! Oznaczenie skopiowane z części sprężynowej NIE dotyczy pierścienia stałego!
Tak więc, aby dowiedzieć się, czy pieczęć jest w magazynie, musisz sprawdzić jej pełne oznaczenie:
- Typ uszczelnienia (2100, MG12, MG1 itd.), dobierany zgodnie z katalogiem uszczelnień mechanicznych - poszukaj czegoś podobnego na zdjęciu, następnie sprawdź wymiary.
- Średnica wału — zmierzyć sam wał suwmiarką. Jeśli wał nie jest dostępny, zmierz próbkę w najwęższym miejscu elastycznej taśmy. Zmierzony wymiar musi być nieco mniejszy niż średnica wału, ponieważ uszczelka ściśle przylega do wału.
- Rodzaj stałego współpracującego pierścienia - na pierścieniu nic nie jest napisane, dlatego zmierz zewnętrzną średnicę montażową z założoną gumką i wysokość pierścienia od gumki do części trącej. Porównaj te wymiary z tymi w tabelach rozmiarów uszczelek (np. G6, G60, G9, G606, BT, itp.). UWAGA, w tabelach podane są wymiary z założoną gumką! Jeśli twój pierścionek rozsypał się w pył, zmierz gniazdo w miejscu, w którym został włożony.
- Rodzaj gumy i materiał pary ciernej. Jeśli nie wiesz, opisz obecność materiałów ściernych (piasek itp.), temperaturę, chemikalia. agresywność.
W zależności od tego, jakie odpowiedzi otrzymamy na te pytania, zostanie wybrany taki lub inny model uszczelnienia mechanicznego. Należy pamiętać, że model uszczelnienia mechanicznego zaprojektowany do pracy z neutralnymi mediami bez ścierniwa nie będzie działał przez długi czas z chemicznie agresywnymi cieczami ze ścierniwem, dlatego ważny jest odpowiedni dobór materiałów gumowych i par ciernych. Zapytania powinny wskazywać markę sprzętu, w którym zainstalowano plombę.
